Controlmini
11,6” KNX-Touch-Panel
Das Controlmini ist ein echter Allrounder im Bereich Smart Home Steuerung. Das KNX-Bedienpanel lässt sich zur klassischen Gebäudesteuerung, als Status- und Informationsanzeige einsetzen.
Edles Design trifft auf Funktionalität
Umfassende KNX-Visualisierung inklusive
All-in-One-Paket für das KNX Smart Home
Als Stand-Alone-Gerät oder als Client nutzbar
Offen für andere Visualisierungen und Anwendungen
Garantierte Kompatibilität zu anderen Herstellern
Leistungsstarke Komponenten für eine Top-Performance
Ausgeklügeltes Wärmemanagement für dauerhaften Betrieb
KNX-Visualisierung für Ihre Haus- und Raumsteuerung
KNX-Visualisierung für Ihre Haus- und Raumsteuerung
Mit dem mitgelieferten YOUVI Basic Softwarepaket steuern Sie Ihr Smart Home einfach und intuitiv.
Sorgen Sie mit Beleuchtung für die richtige Atmosphäre.

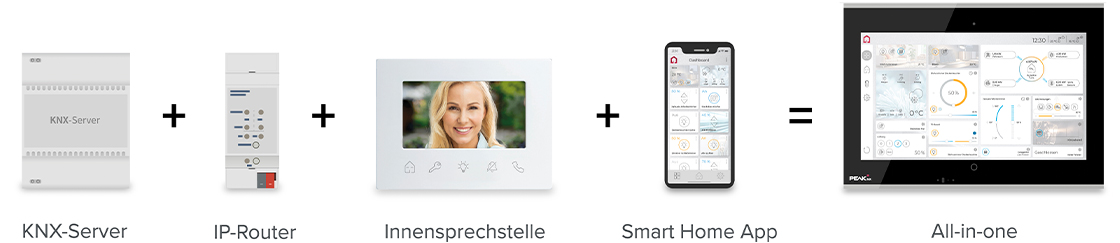

Alles in einem Gerät!
KNX-Server, IP-Router, Smart Home App und Visualisierung gehören bereits zum Lieferumfang des Touch-Panels
Eine Rechnung die aufgeht. Mit dem Controlmini erhalten Sie nicht nur ein Stück Hardware. Die clevere YOUVI Software macht das Gerät zu einem echten All-in-One-Wunder, sodass Sie auf externe Hardware, wie Server oder IP-Router verzichten können.
Stand Alone oder als Client im Netzwerk – Sie haben die Wahl!
All-In-One-Lösung in Verbindung mit YOUVI
In Kombination mit YOUVI können Sie das Controlmini als eigenständigen Raumcontroller betreiben, der weder auf einen externen Server noch IP-Router angewiesen ist. Gerade für Einfamilienhäuser und mittelgroße Projekte ist diese Einheit aus Hard- und Software eine gute Lösung.
Client-Lösung in Verbindung mit externem Server und IP-Router
Wenn Sie bereits eine Steuerzentrale oder einen externen KNX-Server (z. B. PEAKnx Performance Server oder Gira Homeserver) besitzen, können Sie das Controlmini als Client-Variante anbinden. Besonders bei größeren KNX-Projekten kann ein zentraler Server zusätzliche Sicherheit bieten.
Offen für andere Anwendungen und Visualisierungen
Das Controlmini ist ein vollwertiger mit Windows 10 LTSC ausgestatteter Rechner, der nicht nur den Einsatz aller Windows- und webbasierten Visualisierungen ermöglicht, sondern bspw. auch für Browseranwendungen geeignet ist.
Je nach genutzter Visualisierung lassen sich über dieses KNX-Touch-Panel auch SIP-Türsprechanlagen mit Videoübertragung, Alarmanlagen und Energiemanagement in der KNX-Visualisierung abbilden.
- Alle Windows- oder webbasierten, z. B.:
- BabTechnologie: CubeVison
- Gira: QuadClient, Ajax, X1
- Hager: Domovea
- Enertex: EibPC
- Symcon GmbH: IP-Symcon
- ThinKnx
- Edomi, openHAB und viele weitere ...

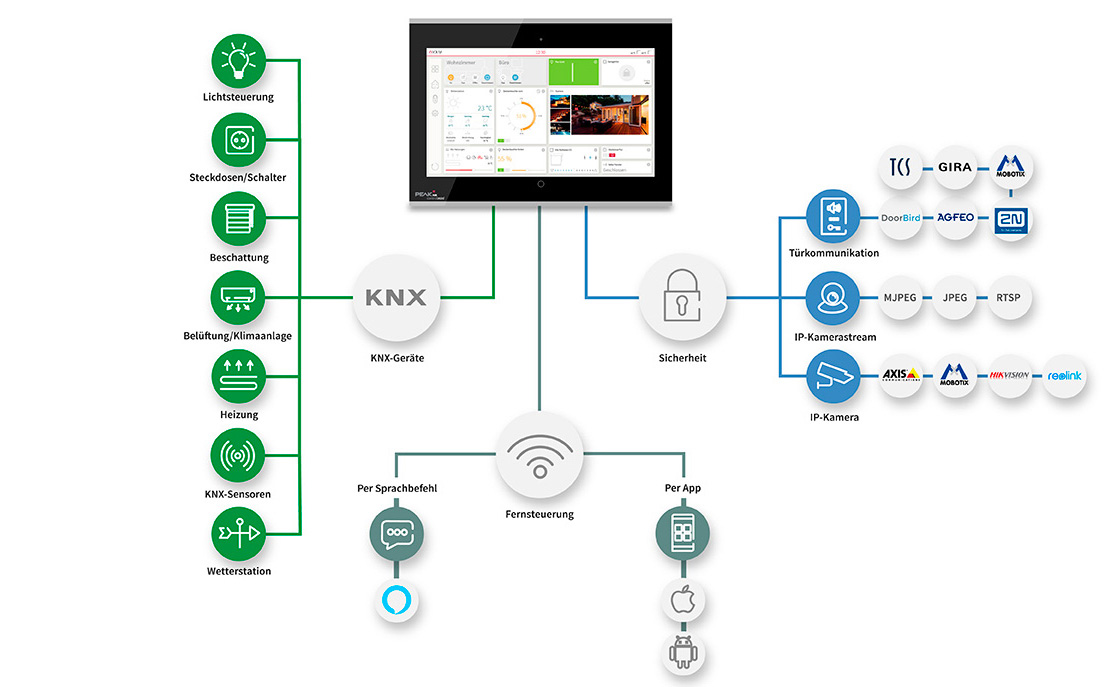

Garantierte Kompatibilität
Für eine reibungslose Funktionalität testen wir unsere Hard- und Software mit einer Vielzahl an Smart-Home-Lösungen unterschiedlicher Hersteller. Eine Auflistung der getesteten Geräte und Anwendungen finden Sie in der aufgeführten Tabelle. Nutzen Sie hierzu die Filterfunktion, um schnell die gewünschte Funktion zu finden.
Auswahl anzeigen
Auswahl anzeigen
Auswahl anzeigen
Auswahl anzeigen
| Beschattung | KNX | Öffnen/Schließen, Lammellenwinkel, Öffnungsgrad, Schrittweise auf oder ab | YOUVI Basic | |
| Beschattung | Ikea Tradfri Gateway | Öffnen/Schließen, Öffnungsgrad, Schrittweise auf oder ab | Ikea, Fyrtur | Tradfri-Bridge |
| Energiemanagement | ntuity-Account | Ins Netz eingespeiste/entnommene Leistung, Leistung aus Photovoltaik, Wallbox (Verbrauch in kW), Batteriespeicher (eingespeiste/entnommene Leistung/Ladestand in %), Verbrauch in kW, Autarkie in % | neoom, ntuity | Ntuity-Bridge |
| Fingerabdrucksensor | HTTP-Befehle | Je nach Fingerabdruck bestimmte Gebäudefunktionen auslösen | ekey | Logik-Modul |
| Heizung/Klima | KNX | Solltemperatur, aktuelle Temperatur, HVAC-Modus, Sollwertverschiebung, Heizen/Kühlen | YOUVI Basic | |
| Heizung/Klima | Netatmo-Account | Solltemperatur, aktuelle Temperatur | Netatmo, Smartes Thermostat, Smartes Heizkörperthermostat | Netatmo-Bridge |
| IP-Kamera | LAN/WLAN | RTSP, JPEG, MJPEG | Axis | Kamera-Modul |
| IP-Kamera | LAN/WLAN | RTSP, JPEG, MJPEG | Hikvision | Kamera-Modul |
| IP-Kamera | LAN/WLAN | RTSP, JPEG, MJPEG | Mobotix | Kamera-Modul |
| IP-Kamera | LAN/WLAN | RTSP, JPEG, MJPEG | Reolink | Kamera-Modul |
| Licht | KNX | An/Aus, absolut dimmen, schrittweise dimmen (über Sprache) RGBW, RGB, Tunable White (warmes/kaltes Licht über Farbtemperatur) | YOUVI Basic | |
| Licht | Ikea Tradfri Gateway | An/Aus, absolut dimmen | Ikea, tradfri LED E27, LED1842G3 | Tradfri-Bridge |
| Licht | Ikea Tradfri Gateway | An/Aus, absolut dimmen, RGB | Ikea, tradfri LED E27, LED1924G9 | Tradfri-Bridge |
| Multiroom-Soundsystem | Sonos-Account | Playlisten und Favoriten zeigen und abspielen, Play/Pause, vor/zurück, wiederholen/zufällig, Lautstärke/Stumm | Sonos | Sonos-Bridge |
| Multiroom-Soundsystem | trivum-Server | Playlisten und Favoriten zeigen und abspielen, Play/Pause, vor/zurück, wiederholen/zufällig, Lautstärke/Stumm | trivum | trivum-Bridge |
| Regenmesser | Netatmo-Account | Regenmenge | Netatmo, Smarter Regenmesser | Netatmo-Bridge |
| Sensoren | KNX | Binär, Helligkeit (lux), Feuchtigkeit (%), Prozent, Temperatur (°C), Zeit (12h und 24h Format), Windgeschwindigkeit (m/s), Lärm (W/m2), CO2 (ppm), Windrichtung, Druck (Pa), Strom (mA), Leistung (kW, W), Wirkarbeit (Wh), Numerische Werte, Regenmenge (l/m2) | YOUVI Basic | |
| Sensoren | Netatmo-Account | Temperatur, Luftfeuchte, Geräuschpegel, CO2-Konzentration | Netatmo, Smarte Wetterstation, Innenmodul | Netatmo-Bridge |
| Smartphone/Tablet | YOUVI Mobile App/WLAN | siehe YOUVI Funktionsumfang | Android Smartphones | Connect-Modul |
| Smartphone/Tablet | YOUVI Mobile App/WLAN | siehe YOUVI Funktionsumfang | iOS Smartphones | Connect-Modul |
| Sprachsteuerung (online) | Alexa Skill: PEAKnx YOUVI | Licht, Dimmer, Rollläden, RGBs, Steckdosen, Heizung | Amazon, Echo | Connect-Modul |
| Sprachsteuerung (offline) | ProKNX-Aragon | Licht, Dimmer, Rollläden, Steckdosen, Heizung | ProKNX, Aragon | Connect-Modul |
| Steckdosen/Schalter | KNX | An/Aus | YOUVI Basic | |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | 2N, IP-Verso | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | AGFEO | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | DoorBird | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Ton | Gira | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | Mobotix | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | Siedle | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | TCS | Türstationsmodul |
| Türstation | LAN/WLAN | Relais(DTMF), Kamerastream, Ton | Wantec | Türstationsmodul |
| Wetterstation | KNX | Windgeschwindigkeit, Windrichtung, Tremperatur, Luftfeuchte | YOUVI Basic | |
| Wetterstation | Netatmo-Account | Temperatur, Luftdruck, Luftfeuchtigkeit | Netatmo, Smarte Wetterstation, Außenmodul | Netatmo-Bridge |
| Windmesser | Netatmo-Account | Windrichtung, Windgeschwindigkeit | Netatmo, Smarter Windmesser | Netatmo-Bridge |
Hochwertige Komponenten für eine starke Performance
11,6” Full-HD-Display
5 Megapixel HD-Webcam
Intel Quad-Core-Prozessor
4 GB Arbeitsspeicher
Breitband-Lautsprecher
Optimiertes MikrofonAusgeklügeltes Wärmemanagement für dauerhaften Betrieb
Im Gegensatz zu mobilen Geräten wie Tablets sind die festverbauten PEAKnx Touch-Panels für einen dauerhaften Betrieb ausgelegt. Das ausgeklügelte Abwärmesystem stellt sicher, dass das Gerät auch nach langjähriger Nutzung noch einwandfrei läuft und keine Streifen an der Wand hinterlässt.
Keine beweglichen Teile
Aus einem Stück gefrästes Metallgehäuse
Ausgelegt für den dauerhaften Betrieb
Kühlung durch Konvektion
Unendlich viele Glasdesigns
Ob im Corporate Design mit dem eigenen Firmenlogo oder abgestimmt auf das private Innenraumdesign – das Aussehen Ihres KNX-Touch-Panels bestimmen Sie!
Wählen Sie zwischen silbernen und schwarzen Rahmen und gestalten Sie die austauschbaren Frontgläser individuell. So wird das Controlmini zum echten Hingucker in jedem Smart Home.
Für Neubau, Modernisierung und Nachrüstung
Das Controlmini kann sowohl Unterputz als auch Aufputz montiert werden. Dank seiner extrem dünnen Bauweise erscheint das KNX-Touch-Panel unabhängig der Einbauvariante flach und elegant an der Wand. Alternativ ist auch eine komplett flächenbündige Unterputz-Montage möglich. Durch die drei Montagemöglichkeiten ist das Controlmini sowohl für Smart Home Neubauten als auch zur Nachrüstung geeignet.
Optischer Akzent (Flächenbündig)
Wandabstand: 0 mmUnterputz
Schwebeoptik (Flach an der Wand)
Wandabstand: 7 mmAufputz
Schnelle Montage an einer Schalterdose
Wandabstand: 25 mmUmfangreiche Austauschmöglichkeiten
Das Controlmini kann überall dort nachgerüstet werden, wo UP-Dosen verbaut sind, die maximal 215 x 135 mm groß sind. Dazu montieren Sie das Panel einfach in der Aufputzvariante.
- ABB-Geräte mit UP-KAST2 UP-Dose
- BERKER Minitableau MT701 mit UP-Dose 75900021
- GIRA MT701
- MERTEN MT701
- JUNG-Geräte mit EBG24 UP Dose:
- Minitableau LED 2411
- Minidisplay LCD 2425
- Beschattungssteuerung 2425 BST
- Jung Smart Panel 5,7"; SP5.1KNX
- Jung Smart Panel 9"; SP9.1KNX
- Schneider MTN6270-5001 - UP-Dose
- Merten MEG6270-5001 - UP-Dose
- ABB MT701
- ABB Raumpanel / Controlpanel (6136/30M-500, 6136/100M-500, 6136/100C-500)
- ABB SMARTtouch (monochrome, colour) (6136/100C-500-102, 6136/100CB-102, 6936/100C-102, 6936/100CB-102, 6136/100C-500-101, 6136/100CB-101, 6936/100C-101, 6936/100CB-101)
- Unterputzdose:
- UP-KAST2
- Berker Master Control 7574001x
- Berker MT701
- Busch-ComfortPanel 9“ (8136/09-811, 8136/09-825)
- Busch-ComfortPanel 12,1“ (8136/12-811, 8136/12-825)
- Busch-Jaeger Controlpanel color (6136/100CB-102, 6936/100CB-102, 6136/100C-102, 6936/100C-102)
- Busch-Jaeger Raumpanel (monochrom) / Controlpanel (monochrom, color) (6136/100C-101, 6136/100M-101, 6136/30M-101, 6136/100CB-101; 6936/100C-101, 6936/100M-101, 6936/30M-101, 6936/100CB-101)
- Unterputzdosen:
- 6136/UP, 8136/01 UP-500 und 8136/01 UP
- Feller Home-Panel 7"
- Unterputzdose:
- Agro 9926.90
- Gira InfoTerminal Touch 2072xx
- Gira Control 9 Client 1 und 2
- Gira MT701
- Unterputzdosen:
- 2082 00 und 063900
- Jung Smart Panel 5,7"; SP5.1KNX
- Jung Smart Panel 9"; SP9.1KNX
- Unterputzdose:
- EBG 24
- Merten Touch-Panel 7 MEG6260-1007
- Unterputzdose:
- MEG6270-0003
- Touch-Panel 7 MTN6260-0007
- Flush-mounted box:
- MTN6270-0003
Der Einsatz von Standard Hohlwanddosen, Gerätedosen oder Schalterdosen ist ebenfalls möglich, sofern eine 24-V-DC-Spannungsversorgung vorhanden ist. Dazu zählen die italienische Standard Box Typ 503E und die deutsche Standardbox Kaiser Runddose 1555-04.
Elegant, Kompakt, Vielseitig!
Wählen Sie Ihr passendes Produkt aus unseren flexiblen Austauschsets oder dem Controlmini inklusive ansprechender YOUVI Visualisierung. Wie Sie das Bedienpanel montieren und welche Visualisierung zur Gebäudesteuerung Sie nutzen, entscheiden Sie.
PEAKnx Controlmini
Der direkte KNX-Anschluss und das inkludierte Software- paket YOUVI machen das Controlmini zur vollwertigen Smart Home Zentrale und eigenständigen Server.
Austauschset Gira Control 9
Das Controlmini ist die perfekte Alternative zum Gira Control 9. Es kann mühelos den vollen Umfang des Gira HomeServers auf seinem Full-HD-Display abbilden.
Weitere Austauschsets
Das Controlmini kann überall dort nachgerüstet werden, wo UP-Dosen verbaut sind, die maximal 215 x 135 mm groß sind. Einfach als Aufputzvariante!
Ausstattung
- Intel Quad-Core-Prozessor
- lüfterlose Kühlung durch Konvektion
- 4GB Arbeitsspeicher
- eMMC-Speicher mit 64 GB, erweiterbar durch Micro SD
- 11,6 Zoll Full HD LCD-Panel mit LED-Hintergrundbeleuchtung
- Auflösung: 1920 x 1080 Pixel
- PCAP-Touch-Technik
- HD-Webcam
- Breitband-Stereolautsprecher
- Mikrofon mit Raumcharakteristik
- WLAN: 2,4GHz IEEE 802.11b/g/n
- Bluetooth: 4.0
Anschlüsse
- 2 x USB 2.0 (Frontanschluss)
- 1 x USB 3.2 Gen1
- 100 Mbit-Ethernet (8P8C-Buchse): Geeigneter Standard für Verkabelung: Cat.6A
- 1 x mini HDMI
- KNX
- Versorgungsklemmen: 24 V DC, GND
Software
- Betriebssystem: Windows 10 IoT Enterprise LTSC
- YOUVI Basic Softwarepaket
Maße
- Abmessungen Controlmini (B x H x T): 297 mm x 210 mm x 22,5 mm
- Abmessungen Unterputzdose (B x H x T): 251 mm x 193 mm x 50 mm
- Abmessungen Glasabdeckung (B x H x T): 297 mm x 210 mm x 0,7 mm
Versorgung
- Netzspannung: 24 V DC 2,4 A
- Betrieb (Leerlauf): 10 W
- Betrieb (Volllast): 15 W
- Serverbetrieb ohne LCD: 5 W
