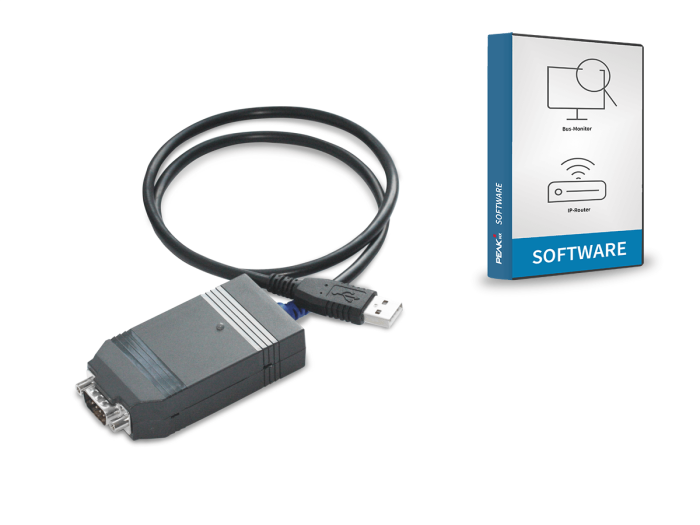

USB-Connector

149,00 €
Auf Lager
SKU
PNX21-10001

Die mobile KNX-USB-Schnittstelle inklusive Softwarepaket, ermöglicht die schnelle und einfache Buskommunikation an ständig wechselnden Einsatzorten. Mit Hilfe des USB-Connectors können alle KNX-Aktoren über die ETS parametrisiert werden. Zusätzlich ermöglicht die integrierte IP-Router-Software, das Zugreifen mit mehreren Programmen auf den KNX-Bus. Über den mitgelieferten Bus-Monitor können Fehlerquellen auf dem KNX-Bus schneller identifiziert werden.

Achtung! Für die Anbindung an das KNX-Netzwerk wird ein Adapter benötigt. Dieser ist hier nicht Teil des Lieferumfangs und muss separat bestellt werden.

> Preise für Händler und Integratoren

30 Tage Rückgabe
Kostenloser Support
Schnelle Lieferung

Mehr als eine KNX-USB-Interface dank hilfreicher Software

Mit dem USB-Connector erfolgt die Anbindung eines Computers an das KNX-Netzwerk unkompliziert in nur wenigen Schritten. Nutzer erhalten so einen schnellen Überblick über die Buskommunikation. Der USB-Connector ist ab der ETS 5 anwendbar und mit den PC-Betriebssystemen Windows 7, 8, 8.1 und 10 kompatibel. Durch die mitgelieferte KNXnet/IP-Router-Software kann mit mehreren Programmen gleichzeitig auf den KNX-Bus zugegriffen werden. Neben der normalen KNX-Kompatibilität verfügt der Connector über einen KNX-unabhängigen Windowstreiber. Dadurch ist die Firmware der KNX-USB-Schnittstelle über einen PC updatefähig und kann auch für zukünftige Standards eingesetzt werden.

> USB-Connector Tutorial ansehen

USB-Connector Anschlussmöglichkeiten

Dank Adapterkonzept an verschiedenen Orten flexibel einsetzbar

Die KNX-USB-Schnittstelle ist der flexible Begleiter für jeden Systemintegratoren. Dank ihm ist kein teures KNX-USB-Interface im Schaltschrank mehr notwendig. Systemintegratoren können mit Hilfe des USB-Connectors und ihrem Laptop auf das jeweilige KNX-Netzwerk zugreifen. Anstatt eine KNX-USB-Schnittstelle im Schaltschrank des Kunden zu verbauen, verbleibt dort lediglich ein günstiger Adapter an die das mobile KNX-USB-Interface angeschlossen wird. Dieses Adapterkonzept verschafft Systemintegratoren einen erheblichen Kostenvorteil, insbesondere wenn viele verschiedene Kunden und KNX-Projekte betreut werden.

Fehler auf dem KNX-Bus in Sekundenschnelle entdecken

Der mitgelieferte Bus-Monitor beschleunigt die Analyse und Fehlersuche auf dem KNX-Bus deutlich. Sämtliche KNX-Telegramme werden in der benutzerfreundlichen Oberfläche angezeigt, tabellarisch protokolliert und können nach verschiedenen Eigenschaften (wie Quelladresse, Uhrzeit und Zieladresse) gefiltert werden. Filter können dabei aus mehreren Filtereigenschaften beliebig zusammengestellt werden und auch während der Aufnahme der Bus-Kommunikation angewandt oder geändert werden. Über bestimmte Ereignisse auf dem Bus kann man sich direkt per E-Mail benachrichtigen lassen und dies beliebig konfigurieren.

Softwarepaket im Überblick

Zum Aufbau von Smart Home Projekten oder für spätere Wartungsaufgaben – die mitgelieferte Software vereinfacht den Arbeitsalltag von Systemintegratoren! Im Paket sind folgende Komponente enthalten:

1. KNXnet/IP-Router: In Verbindung mit dem USB-Connector wird die mitgelieferte Software zu einem vollwertigen IP-Router. Er ermöglicht den Zugriff auf das KNX-Netzwerk über IP-fähige Geräte. Zudem kann eine Filtertabelle für eingehende und ausgehende Nachrichten direkt in der Software erstellt und angepasst werden.

2. Bus-Monitor: Der PEAKnx Bus-Monitor verschafft einen transparenten Überblick über das KNX-Netzwerk und bietet zudem umfangreiche Filter- und Analysemöglichkeiten.

3. ETS-Konfigurator: Der ETS-Konfigurator ermöglicht es, mit dem USB-Connector per ETS das KNX-Netzwerk zu parametrisieren und konfigurieren.

Lieferumfang
  • USB-Connector
  • Software Installations-Stick
Downloads

Aktuelle Software, Anleitungen und weitere Dokumente mit Informationen zum USB-Connector finden Sie in unserem Downloadbereich.

Versorgung

  • USB-Seite: +5 V DC
  • KNX-Seite: +24 V DC
  • Stromaufnahme USB maximal: 100 mA

Anschlüsse

  • USB: 1 x USB-Stecker Typ A
  • Feldbus: 1 x D-Sub (m), 9-polig

Software-Systemvoraussetzung

  • ETS-kompatibel: ETS 5 - 6
  • Betriebssystem: Windows 10, 8.1, 8, 7 (32/64-Bit)
  • CPU: 1 GHz
  • Arbeitsspeicher: 1 GB (32 Bit) / 2GB (64 Bit)
  • Festplattenspeicher: 1 GB
  • Grafik: DirectX 9 oder neuer
  • NET Version: ID 4.5.1 (enthalten in Windows 10, 8.1)

Maße

  • Größe des USB-Connectors (B x H x T): 42,5 mm x 20,5 mm x 86 mm
  • Gewicht des USB-Connectors: 88 g
  • Kabellänge: 65 cm

Umgebung

  • Betriebstemperatur: -40 °C bis 85 °C
  • Temperatur für Transport/Lagerung: -40 °C bis 100 °C
  • Relative Luftfeuchte: 15 % bis 90 %, nicht kondensierend
  • Schutzart: IP20 (nach EN 60529, DIN VDE 0470)
  • EMV: Richtlinie 2014/30/EU, EN 61000-4-3:2011-04, EN 55011:2017-03
