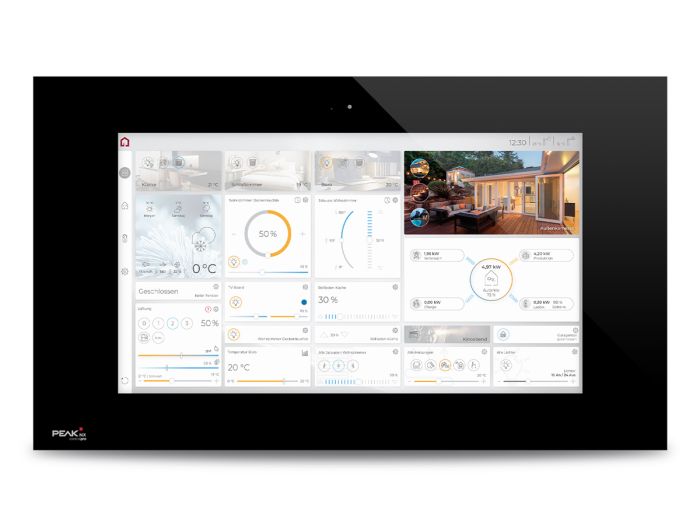

Controlpro QC-16-500 (18,5'' KNX-Touch-Panel inkl. Visualisierung)

Von 4.999,00 €

Bis 7.558,50 €

Auf Lager

SKU
PNX11-20003

Umfangreiche Gebäudesteuerung und SCADA-Anwendungen lassen sich am besten auf dem Highend KNX-Panel Controlpro QC-500-16 realisieren. Das 18,5‘‘-Full-HD-Bedienpanel inklusive YOUVI Visualisierungssoftware kann als Steuerzentrale in einem zentralen Punkt im Gebäude dienen. Dieses KNX-Panel ist für den dauerhaften und langlebigen Betrieb ausgelegt und kann als Client (z.B. mit Gira Homeserver) oder eigenständiger Server genutzt werden. Ein direkter KNX-Anschluss und das inkludierte Softwarepaket machen es möglich. Mit der individuell anpassbaren Glasfront wird jeder Designwunsch erfüllt.

Aktuelle Lieferzeit: 2 Wochen

> Preise für Händler und Integratoren

Konfigurieren & in den Warenkorb
Controlpro QC-16-500 (18,5'' KNX-Touch-Panel inkl. Visualisierung) anpassen
1 x Controlpro QC-16-500 Panel   + 4.999,00 €

* Pflichtfelder

Ihre Anpassung
    Controlpro QC-16-500 - 01
    Controlpro QC-16-500 (18,5'' KNX-Touch-Panel inkl. Visualisierung)

    Auf Lager

    4.999,00 €

    Alle Preise inkl. 19 % USt.
    30 Tage Rückgabe
    Kostenloser Support
    Schnelle Lieferung

    Gebäudesteuerung mit YOUVI

    Über das Controlpro KNX-Panel können mit YOUVI Basic sämtliche Funktionen der Haussteuerung von einem zentralen Ort aus im Haus durchgeführt werden. So kann man beispielsweise Steckdosen schalten, Lichter dimmen, Jalousien bedienen oder die Heizung passend einstellen. Eine Zeitsteuerung erleichtert dabei die individuelle Anpassung des Gebäudes an die Wünsche und Anforderungen des Kunden. YOUVI ist nicht nur leicht zu bedienen, sondern kann auch individuell zusammengestellt werden – ganz einfach per Drag & Drop. Die Web-Widgets bieten zusätzlich eine flexible Möglichkeit, Webseiten direkt in die Visualisierung einzubinden.

    Smart Home Funktionen flexibel erweitern

    Wer IP-Kameras integrieren, die Alexa Sprachsteuerung nutzen, eigene Routinen und Logiken oder Anwesenheitssimulationen erstellen möchte, kann den Funktionsumfang von YOUVI Basic flexibel durch Module erweitern. Auch die Steuerung per Smartphone mit der kostenlosen YOUVI Mobile Smart Home App ist im eigenen Heimnetzwerk möglich. Wer die Smart Home App von unterwegs nutzen möchte, bucht einfach das YOUVI Connect Modul hinzu.

    Anspruchsvolle Gebäudeautomation mit anderen KNX-Visualisierungen

    Das Controlpro ist ein vollwertiger mit Windows 10 LTSC ausgestatteter Rechner, der nicht nur den Einsatz aller Windows- und Webbasierten Visualisierungen (z. B. Gira QuadClient, EisBär SCADA oder CubeVision von BAB-Tec) ermöglicht, sondern bspw. auch für das Abspielen von Musik- oder Browseranwendungen geeignet ist. Je nach genutzter Visualisierung lassen sich über das KNX-Touchpanel auch SIP-Türsprechanlagen mit Videoübertragung, Alarmanlagen und Energiemanagement abbilden. Sogar das Aufrüsten zum vollwertigen TV-Gerät ist zusammen mit dem Netzwerk TV-Tuner Octopus NET möglich und macht das Touch Panel so zu einer echten Multimedia Steuerzentrale. Das Highend-KNX-Panel ist die optimale Plattform für grafisch anspruchsvollere Aufgaben, wie paralleles Video-Streaming und aufwendigere Visualisierung oder SCADA-Anwendungen. Auch umfangreiche KNX-Projekte können mühelos bewältigt werden.

    Panel als Client oder Server nutzen

    Der direkte KNX-Anschluss und das inkludierte Softwarepaket machen das Controlpro zum eigenständigen Server. Auf externe IP-Router Hardware oder einen zusätzlichen Server kann dann verzichtet werden. Alternativ kann das KNX-Bedienpanel als Client mit einem externen Server (z.B. Gira Homeserver mit QuadClient Visualisierung) verwendet werden.

    Leistungsstarke Gebäudesteuerung im dauerhaften Betrieb

    Der Einsatz von hochwertigen Industriekomponenten sorgt für einen langlebigen Betrieb, auch bei dauerhafter Nutzung. Die Konstruktion kommt ohne bewegliche Teile aus und ist dadurch nicht nur wartungsfrei, sondern auch lautlos. Schutz vor Ausfällen bietet das ausgeklügelte Wärmemanagement. Dieses verhilft zu einer gleichmäßigen Wärmeabgabe über die gesamte Panelfront ganz ohne Streifenbildung an der Wand. Die leistungsstarke Hardware sorgt für eine flüssige Darstellung und mühelose Bewältigung aller Aufgaben der Gebäudeautomation.

    Touch-Panel individualisieren mit austauschbaren Frontgläsern

    Die Verarbeitung hochwertiger Materialien, wie Aluminium und Glas, unterstützt nicht nur die Wärmeabfuhr, sondern verleiht dem Controlpro auch ein edles Aussehen. Mit den magnetisch haftenden Frontgläsern kann das Aussehen des Touch-Panels kinderleicht an das Innenraumdesign angepasst werden. Je nach Gestaltungswunsch kann das Glas auch ohne PEAKnx Aufdruck geliefert oder mit dem eigenen Logo bedruckt werden.

    Für ein individuelles Frontglas kontaktieren Sie bitte order@peaknx.com.

    Montage auch flächenbündig möglich

    Das Controlpro kann sowohl unterputz als auch flächenbündig montiert werden. Zur flächenbündigen Montage wird ein separater Rahmen verwendet, sodass nach dem Verputzen der Wand lediglich eine 5 mm breite Schattenfuge um das Panelglas sichtbar ist. Das Glas befindet sich dann in einer Ebene mit der Wand. Der wandbündige Einbau setzt die KNX-Steuerzentrale elegant in Szene und vermittelt einen besonders edlen Eindruck. Für einen optischen Akzent kann die umlaufende Aluminiumkante sichtbar eingearbeitet werden. Alternativ ist es für einen dezenteren Look auch möglich, die Kante zu überspachteln. Das Controlpro wird standardmäßig unterputz montiert. Es ist zu den Unterputzdosen des Gira Control 19 und Gira ServerClient 15 kompatibel.

    Lieferumfang
    • Controlpro Panel
    • YOUVI Softwarepaket Basic (auf beiliegendem USB-Stick enthalten)
    • Controlpro Anleitung zur Montage und Inbetriebnahme
    • YOUVI Kurzanleitung
    • Reinigungstücher für den Touchscreen
    • Controlpro Netzteil Hutschiene 92W/15V (optional)
    • Unterputzdose (optional)
    • Frontglas (optional)
    • Recovery-Stick (optional)
    Downloads

    Aktuelle Software, Anleitungen und weitere Dokumente zum Controlpro QC-500-16 finden Sie in unserem Downloadbereich.

    Spezifikationen

    • Touch Technik: Projective Capacitive Touchscreen mit 10 Finger Bedienung
    • Prozessor: Intel Quad-Core, lüfterlos-lautlos
    • Festplatte: 500 GB SSD
    • Arbeitsspeicher: 16 GB
    • Panel: 18,5 Zoll Full HD LED LCD
    • Edelstahlgehäuse und Aluminiumrahmen
    • Abmessungen Panelcomputer ohne Frontglas (B x H x T): 536 mm x 320 mm x 52,5 mm
    • Abmessungen Frontglas (B x H x T): 560 mm x 330 mm x 1,8 mm

    Ausstattung

    • Webcam: 5 Megapixel
    • Lautsprecher: Breitband Stereo 2x 2 Watt
    • Mikrofon: Mikrofon mit Raumcharakteristik

    Anschlüsse

    • 2x USB 2.0 Frontanschluss
    • 2x USB 2.0
    • 2 x USB 3.2 Gen1
    • DP V1.2
    • Ethernet GLAN
    • HDMI V1.4
    • KNX
    • Line In/Line Out
    • PS/2

    Versorgung und Verbrauch

    • Versorgungsspannung: 19-24 V DC
    • Max. Strombedarf: im Betrieb: 3 A, während des PC-Bootvorgangs: 3,5 A (bei 19 V)
    • Leistungsaufnahme Betrieb: 55 W (bei maximaler Ausstattung)
    • Leistungsaufnahme Standby: 1,5 W

    Software

    • Betriebssystem: Windows 10 IoT Enterprise LTSC
    • YOUVI Softwarepaket Basic

    Montage

    • Unterputz
    • Unterputz, flächenbündig mit umlaufender 5 mm Schattenfuge

    Windows LTSC als Basis

    Das Controlpro ist mit Windows LTSC ausgestattet. Das reduziert Wartung und Softwareprobleme, da außer Sicherheitsupdates keine Windowsupdates zugelassen werden. Von Windows bereitgestellte Features ermöglichen außerdem eine schnelle Navigation durch Wischgesten oder die augenschonende Bedienung im abgedunkelten Nachtmodus.

    Offen für gängige Visualisierungen

    Neben der inkludierten Software YOUVI Visu, können problemlos andere gängige Visualisierungsprogramme (z.B. Gira QuadClient, EisBär SCADA oder CubeVision von BAB-Tec) auf dem Controlpro ausgeführt werden.

    KNX-Software YOUVI Basic inklusive

    Das Softwarepaket YOUVI Basic, bestehend aus Visualisierung, Bus-Monitor und KNX-IP-Router, ist im Kauf des Controlpros inkludiert. Für Basis-Steuerungsaufgaben im Haus kann daher auf einen externen IP-Router oder Server verzichtet werden. Die Visualisierung erstellt sich automatisch aus der ETS-Projektstruktur und ist in den Sprachen Deutsch, Englisch und Französisch verfügbar. YOUVI ist nicht nur leicht zu bedienen, sondern kann auch individuell zusammengestellt werden – ganz einfach per Drag & Drop. Wer IP-Kameras in die Visualisierung integrieren, eine Sprachsteuerung nutzen oder eigene Routinen und Logiken erstellen möchte, kann den Funktionsumfang von YOUVI Basic flexibel durch Add-ons erweitern.

    YOUVI Produktpräsentation

    Wichtigste Funktionen im Überblick

    YOUVI Basic Visualisierung
    Wichtigste Funktionen
    • Erstellung der Visualisierung aus einem direkten ETS-Import
    • Szenen per Drag & Drop erstellen
    • Bis zu 5 verschiedene Dashboard-Seiten mit 3 verschiedenen Dashboard-Aufteilungen
    • Web-Widgets zur Integration von Webseiten in die Visualisierung
    • Diagrammansicht der Sensorwerte, Darstellung: Tages-, Wochen-, Monats- und Jahresansicht
    • Widget für Energie-Monitoring
    • Gerätefilter nach Typ, Zustand und Standort
    • Helles und dunkles Design
    • Visualisierung auch von Laien editierbar
    • YOUVI Add-Ons, beispielsweise zur Integration von Soundsystemen, Türstationen und Sprachsteuerung
    • Unterstützte Sprachen: Deutsch, Englisch, Französisch

    Den vollständigen Funktionsumfang der App finden Sie unter „Alle YOUVI Funktionen“

    Unterstützte Geräte
    • Licht
    • Steckdosen und schaltbare Geräte
    • Rollläden
    • Jalousien
    • Dimmer, auch mit Tunable White
    • RGB(W)-Leuchten
    • Heizung
    • Lüftung
    • Wetterstationen

    Unterstütze Kamerastreams des Kamera-Moduls

    • Formate: RTSP, MJPEG, JPEG
    • Beispielsweise von Mobotix, Hikvision, Reolink, Axis
    Unterstützte Sensoren
    • Binär
    • CO2 (ppm)
    • Druck (Pa)
    • Feuchtigkeit (%)
    • Helligkeit (lux)
    • Lärm (W/m², dB)
    • Leistung (W, kW)
    • Prozent
    • Regenmengensensor (l/m²)
    • Strom (mA)
    • Temperatur (°C)
    • Windgeschwindigkeit (m/s)
    • Windrichtung
    • Wirkarbeit (kWh)
    • Zeit (12h und 24h Format)
    • Weitere numerische Werte (ETS-Datenpunkttypen 7.x, 8.x, 9.x)
    YOUVI Basic KNXnet/IP-Router
    • IP-fähige Geräte (Control 12, Controlmicro, Controlpro, Laptops zusammen mit USB-Connector) fungieren als KNX-IP-Router, zusätzliche Hardware wird überflüssig
    • Unterstützt bis zu 15 IP-Tunneling-Verbindungen, EIBlib/IP, Multicast und Extended Frames
    • Individuelle Übertragung von ein- und ausgehenden Gruppenadressen über Filtertabelle
    YOUVI Basic Bus-Monitor
    • Protokolliert sämtliche Telegramme, die auf dem KNX-Bus übertragen werden, tabellarisch
    • Bietet zahlreiche Filter- und Exportmöglichkeiten
    • Auftretende Störungen werden schnell gefunden und gelöst
    YOUVI Basic Mobile App
    • Für iOS oder Android
    • Zugriff über WLAN (Heimnetzwerk) in YOUVI Basic enthalten
    • Cloud-Verbindung für den Zugriff von unterwegs im Modul YOUVI Connect enthalten

    Den vollständigen Funktionsumfang der mobilen App finden Sie unter „Alle YOUVI Funktionen“

    YOUVI Mobile App im App StoreYOUVI Mobile App bei Google Play

    Add-Ons zur Erweiterung von YOUVI Basic

    > YOUVI Connect-Modul: Gebäudesteuerung von unterwegs per Smart Home App und vor Ort per Sprachsteuerung (online/offline)

    > YOUVI Kamera-Modul: Einbindung von JPEG-, MJPEG- und RTSP-Streams der Überwachungskameras in die Visualisierung

    > YOUVI Logik-Modul: Erstellung von Logiken, Routinen und Anwesenheitssimulationen im benutzerfreundlichen Logikeditor

    > YOUVI Türstationsmodul: Einbindung von SIP-Türstationen in die Visualisierung

    > YOUVI IKEA-Tradfri-Bridge: Einbindung verschiedener IKEA-Tradfri-Geräte

    > YOUVI Netatmo-Bridge: Einbindung von Netatmo-Thermostaten und Wetterstationen in die Visualisierung

    > YOUVI Ntuity-Bridge: Einbindung der Internet-of-Energy-Plattform Ntuity

    > YOUVI Philips-Hue-Bridge: Einbindung verschiedener Philips-Hue-Geräte in die Visualisierung

    > YOUVI Sonos-Bridge: Einbindung einer Sonos Multiroom-Anlage in die Visualisierung

    > YOUVI trivum-Bridge: Einbindung einer trivum Multiroom-Anlage in die Visualisierung

    > YOUVI Yeelight-Bridge: Einbindung der Yeelight-Leuchten die Visualisierung

    YOUVI Tutorials
    YOUVI Demoversion

    > Kostenlose Testversion herunterladen

    Bitte beachten Sie: Die kostenlose Testversion bietet Ihnen die Möglichkeit das Look and Feel der YOUVI Software kennenzulernen. YOUVI kann jedoch nur in Verbindung mit PEAKnx Hardware ausgeführt werden! Aus diesem Grund können Sie zwar ein KNX-Projekt hochladen und die Software testen, Ihr Gebäude aber nicht tatsächlich steuern. Nach dem Download und der Installation steht Ihnen das YOUVI Basic Softwarepaket 90 Tage lang zum Ausprobieren zur Verfügung.


    Alle YOUVI Funktionen

    Höchste Flexibilität durch umfangreiche Kompatibilität

    Das Controlpro kann mit verschiedensten Smart Home-Lösungen von unterschiedlichen Herstellern eingesetzt werden. Alle Kombinationsmöglichkeiten finden Sie hier:

    Visualisierungen

    Alle Windows- oder webbasierten, z. B.:

    • Alexander Maier GmbH: EisBär SCADA
    • BabTechnologie: CubeVison
    • Gira: QuadClient, Ajax, X1
    • Hager: Domovea
    • Enertex: EibPC
    • Symcon GmbH: IP-Symcon
    • ThinKnx
    • Loxone
    • Edomi, openHAB und viele weitere ...

    Unterputzdosen

    • Gira Control 19
    • Gira ServerClient 15

    ETS

    Kameras

    IP-Streams im RTSP, JPG und MJPG-Format, z. B. von:

    • Hikvision
    • Axis
    • Lupus
    • Reolink
    • Mobotix und vielen weiteren ...

    Sprechanlagen

    Alle SIP-fähigen TK-Anlagen, z. B.:

    • Gira TKS inkl. TKS-Gateway (in Zusammenhang mit Gira-Software)*
    • Doorbird IP Video Türstation
    • AGFEO IP-Video TFE
    • 2N IP Verso
    • Wantec Monolith C IP
    • Mobotix T25
    • Siedle InHome/Access und viele weitere ...

    Musiksoftware

    Windows- oder webbasierte Software:

    • Apple iTunes
    • Spotify
    • Sonos und viele weitere ...

    Netzwerk TV-Tuner

    *Die Nutzung mit YOUVI funktioniert ausschließlich für den Audio-Stream. Der Kamera-Stream wird von der Gira-Türstation nicht für eine Nutzung außerhalb der firmeneigenen Software zur Verfügung gestellt. Die Einbindung eines anderen Kamera-Streams ist aber möglich.
