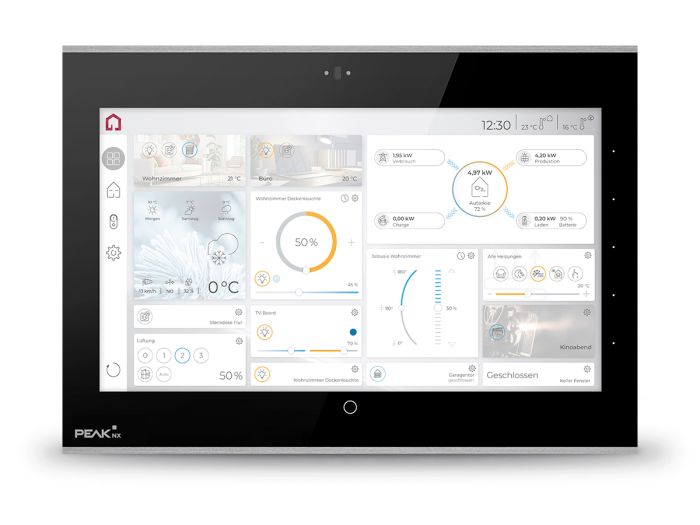

Controlmini (11,6" Panneau Tactile KNX avec Visualisation)

Depuis 2 142,00 €

À 3 299,00 €

En stock

SKU
PNX12-10001.01

Le Controlmini est l'appareil fiable et polyvalent parmi les panneaux PEAKnx. Le panneau de commande 11.6'' Full HD incluant la visualisation YOUVI peut être utilisé pour le contrôle de la pièce ou de la maison, comme affichage d'état et d'informations ou comme interphone de porte. Le panneau tactile KNX est conçu pour un fonctionnement à long terme et durable et peut être utilisé comme client (par exemple avec le Gira Homeserver) ou comme serveur indépendant. Une connexion KNX intégrée et le logiciel inclus rendent tout cela possible. Toutes les envies de design sont réalisables grâce à la façade en verre adaptable individuellement. Les différentes possibilités de montage et de remplacement rendent l'utilisation des Controlmini flexible.

> Prix pour les revendeurs et intégrateurs

Remarque : le délai de livraison est actuellement de 3 semaines.

Personnaliser Controlmini (11,6" Panneau Tactile KNX avec Visualisation)
1 x Controlmini Panneau   + 2 142,00 €

* Champs obligatoires

Votre personnalisation
    Controlmini 1
    Controlmini (11,6" Panneau Tactile KNX avec Visualisation)

    En stock

    2 142,00 €

    Remboursement de 30 jours
    Support gratuit
    Livraison rapide

    Contrôle de la maison avec la visualisation KNX YOUVI

    Grâce au Controlmini, YOUVI Basic peut être utilisé pour effectuer toutes les fonctions de contrôle de la maison à partir d'un emplacement central dans la maison intelligente. Par exemple, vous pouvez changer de prise de courant, tamiser la lumière, faire fonctionner les stores ou régler le chauffage en fonction de vos besoins. Un contrôle de temps facilite l'adaptation individuelle de la KNX Smart Home aux souhaits et aux exigences du client. YOUVI est non seulement facile à utiliser, mais il peut aussi être assemblé individuellement - simplement par glisser-déposer. Les widgets web offrent une possibilité supplémentaire et flexible d'intégrer des pages web directement dans la visualisation.

    Étendre les fonctions de la maison intelligente de manière flexible

    Si vous souhaitez intégrer des caméras de surveillance, utiliser la commande vocale Alexa ou créer vos propres routines et logiques ou simulations de présence, la gamme fonctionnelle de YOUVI Basic peut être étendue de manière flexible grâce à des modules. Le contrôle par smartphone avec l'application Smart Home gratuite YOUVI Mobile est également possible dans votre propre réseau domestique. Si vous souhaitez utiliser l'application de contrôle de la maison en déplacement, il vous suffit d'ajouter le module YOUVI Connect.

    La maison intelligente à tout faire avec d'autres visualisations

    Le Controlmini est un ordinateur à part entière équipé de Windows 10 LTSC, qui permet non seulement l'utilisation de toutes les visualisations sous Windows et sur le Web (par exemple Gira QuadClient, EisBär SCADA ou CubeVision de BAB-Tec), mais qui convient également à la lecture de musique ou aux applications de navigation, par exemple. Selon la visualisation utilisée, le panneau tactile KNX peut également être utilisé pour afficher les systèmes d'interphone de porte SIP avec transmission vidéo, les systèmes d'alarme et la gestion de l'énergie. En intégrant un système de musique, le Controlmini peut également prendre en charge le contrôle de la musique dans plusieurs pièces.

    Utiliser le panneau tactile KNX comme client ou serveur

    La connexion directe KNX et le logiciel YOUVI inclus transforment le Controlmini en un véritable central et serveur indépendant de la maison intelligente. On peut alors se passer de matériel de routage IP externe ou d'un serveur supplémentaire. L'écran KNX peut également être utilisé comme client avec un serveur externe (par exemple, Gira Homeserver avec visualisation QuadClient).

    Une solution puissante de maison intelligente pour un fonctionnement permanent

    L'utilisation de composants industriels de haute qualité garantit une longue durée de vie, même en cas d'utilisation continue. La construction ne comporte aucune pièce mobile et est donc non seulement sans entretien mais aussi silencieuse. La protection contre les pannes est assurée par le système sophistiqué de gestion de la chaleur. Cela permet d'assurer une dissipation uniforme de la chaleur sur toute la façade du panneau, sans laisser de traces sur le mur. Le matériel puissant assure un flux de caméras sans faille et permet de gérer sans effort toutes les tâches de base du contrôle domestique.

    Personnaliser l'affichage KNX avec des vitres frontales interchangeables

    L'utilisation de matériaux de haute qualité, tels que l'aluminium et la vitre, favorise non seulement la dissipation de la chaleur, mais confère également aux Controlmini un aspect noble. Grâce aux vitres avant à adhérence magnétique, l'apparence du panneau de contrôle peut être facilement adaptée à l'intérieur. Selon les exigences de conception, la vitre peut également être fournie sans impression PEAKnx ou avec votre propre logo.

    Pour une vitre frontale individuelle, veuillez contacter order@peaknx.com.

    Variantes de montage, du montage en surface au montage encastré

    Grâce à son design fin, le Controlmini peut être encastré aussi bien que monté en surface. Avec le cadre adaptateur correspondant, même un montage affleurant au mur est possible. L'installation au ras du mur met élégamment en scène le centre de contrôle KNX et donne une impression particulièrement raffinée. Pour un aspect visuel accentué, le bord périphérique en aluminium peut être incorporé de manière visible. Il peut également être monté dans de nombreuses autres boîtes d'encastrement, qui ont une taille maximale de 215 x 135 mm. Pour ce faire, il suffit de monter le panneau dans la variante en saillie sur la boîte d'encastrement correspondante.

    Possibilités d'échange
    Boîtier encastré : 212 x 124 mm, par exemple les appareils MT701
    • Appareils ABB avec boîtier encastré UP-KAST2
    • BERKER Mini tableau MT701, Boîtier encastré 75900021
    • GIRA MT701
    • MERTEN MT701
    • Appareils JUNG avec boîtier encastré EBG24 :
      • Mini tableau LED 2411
      • Mini écran LCD 2425
      • Commande du dispositif d'ombrage 2425 BST
      • SP 5.1 KNX
    Boîtier encastré : 211 x 130 mm, par exemple U.Motion Touch 7
    • Schneider MTN6270-5001 - Boîtier encastré
    • Merten MEG6270-5001 - Boîtier encastré



    L'utilisation de boîtiers standard pour parois creuses, de boîtiers de montage ou de boîtiers de commutateur est également possible, dans la mesure où une alimentation en tension de 24 V DC est disponible.

    Volume de livraison
    • Panel Controlmini
    • Pack logiciel YOUVI Basic
    • Notice de montage et mode d'emploi
    • Connecteur réseau
    • Câble patch réseau
    • Lingettes certifiées (5 pièces)
    • Fiche d'information pour carton
    Téléchargements

    Les logiciels, instructions et autres documents actuels contenant des informations sur le Controlmini se trouvent dans notre espace téléchargement.

    Équipement

    • Processeur Intel Quad-Core
    • Refroidissement sans ventilateur par convection
    • Mémoire de travail de 4 Go
    • Mémoire eMMC de 64 Go, extensible par MicroSD
    • Panneau LCD Full HD de 11,6 pouces avec rétroéclairage à LED
    • Résolution : 1 920 x 1 080 pixels
    • Multi-touch, technologie tactile PCAP
    • Webcam HD 5 mégapixels
    • Haut-parleurs stéréo à large bande
    • Micro avec caractéristique d'ambiance
    • Wi-Fi : 2,4 GHz IEEE 802.11b/g/n
    • Bluetooth : 4.0

    Raccords

    • 2 x USB 2.0 (port avant)
    • 1 x USB 3.0
    • Ethernet 100 Mbit
    • 1 x mini HDMI
    • 2 x KNX
    • Bornes d'alimentation : 24 V DC, GND

    Logiciel

    • Système d'exploitation : Windows 10 IoT Enterprise LTSC
    • pack logiciel YOUVI Basic

    Dimensions

    • Dimensions Controlmini (l x h x p) : 297 mm x 210 mm x 22,5 mm
    • Dimensions boîte d'encastrement (l x h x p) : 251 mm x 193 mm x 50 mm
    • Dimensions couvercle en verre (l x h x p) : 297 mm x 210 mm x 0,7 mm

    Alimentation

    • Tension de réseau : 24 V DC 2,4 A
    • Fonctionnement (marche à vide) : 10 W
    • Fonctionnement (charge pleine) : 15 W
    • Fonctionnement serveur sans LCD : 5 W

    Windows LTSC comme base

    Le panneau est équipé de Windows LTSC. Cela réduit les problèmes de maintenance et de logiciels, car aucune mise à jour de Windows n'est autorisée, à l'exception des mises à jour de sécurité. Les fonctionnalités fournies par Windows permettent également une navigation rapide par des gestes d'essuyage ou un fonctionnement en mode nuit obscure.

    Ouvert aux visualisations communes

    En plus du logiciel YOUVI Visu inclus, d'autres programmes de visualisation courants (par exemple Gira QuadClient, EisBär ou CubeVision de BAB-Tec) peuvent être exécutés sur le panneau sans aucun problème. >  Liste des visualisations compatibles

    Logiciel KNX YOUVI Basic inclus

    Le logiciel YOUVI Basic, qui comprend la visualisation, le moniteur de bus et le routeur IP KNX, est inclus dans l'achat du panneau. Pour les tâches de contrôle de base à la maison, un routeur ou un serveur IP externe n'est donc pas nécessaire. La visualisation est créée automatiquement à partir de la structure du projet ETS et est disponible en allemand, anglais et français. YOUVI est non seulement facile à utiliser, mais il peut aussi être assemblé individuellement - simplement par glisser-déposer. Si vous souhaitez intégrer des caméras IP dans la visualisation, utiliser la commande vocale Alexa ou créer vos propres routines et logiques, vous pouvez étendre les fonctionnalités de YOUVI Basic de manière flexible grâce à des modules.

    Présentation du produit YOUVI

    YOUVI Basic : Visualisation
    Fonctions incluses
    • Création de la visualisation à partir d'une importation directe du projet ETS
    • Créer des scènes par glisser-déposer
    • 3 mises en page différentes du tableau de bord
    • Jusqu'à 5 pages de tableau de bord différentes
    • Widgets web pour l'intégration de pages web dans la visualisation
    • Boutons de commande pour contrôler toutes les lumières, les stores ou les prises dans une pièce depuis le tableau de bord
    • Créez des groupes d'appareils d'un même type, comme un groupe de lumières, un groupe de stores/obturateurs, etc.
    • Bouton de déclenchement (bouton-poussoir) pour envoyer des ordres de commutation et afficher simultanément l'état (saisie libre)
    • Vue en diagramme des valeurs du capteur, représentation : vue quotidienne, hebdomadaire, mensuelle et annuelle
    • Timer
    • La station météorologique, avec affichage de la vitesse, de la direction, de la température et de l'humidité du vent, ainsi que des prévisions à 3 jours, peut être utilisée avec ou sans ses propres capteurs
    • Widgets de caméra, pour l'intégration de caméras IP (avec le module de caméra YOUVI)
    Modification de l'interface utilisateur
    • Déplacement des tuiles du dispositif par glisser-déposer
    • Agrandir ou réduire l'affichage des carreaux
    • Ajout des espaces réservés
    • YOUVI Dark Mode (aspect sombre)
    Apporter des modifications à la structure ou aux dispositifs du projet
    • Ajouter/supprimer des étages, des pièces, des bâtiments
    • Changer les noms et les symboles des salles
    • Ajout de nouveaux appareils
    • Apporter des modifications aux dispositifs existants : Changer l'icône de l'appareil, le nom, le type, l'affectation des chambres, les adresses de groupe
    • Déplacer des appareils dans d'autres pièces par glisser-déposer
    Autres fonctions
    • Filtrez les appareils :
      • Type (lumière, chauffage, volets, ...)
      • Statut (actif/inactif, confort/mode économie/...)
      • Lieu (étage, salle, zone KNX créée)
    • Tuile maîtresse filtrée pour la vue d'ensemble et le contrôle des groupes d'appareils
    • Sélection de capteurs pour l'affichage de la température extérieure et intérieure dans la barre de titre
    • Sauvegarde
    • Mode de nettoyage
    • Verrouiller le mode d'édition
    • Autostart
    Appareils pris en charge
    • Lumière
    • Prises de courant et dispositifs commutables
    • Volets
    • Stores
    • Variateurs
    • Luminaires RGB
    • Chauffage
    • Stations météorologiques

    Flux de caméras pris en charge par le module de caméra

    • Formats : RTSP, MJPEG, JPEG
    • Par exemple de Mobotix, Hikvision, Reolink, Axis
    Capteurs pris en charge
    • Binaire
    • CO2 (ppm)
    • Pression (Pa)
    • Humidité (%)
    • Luminosité (lux)
    • Bruit (W/m²)
    • Pourcentage
    • Température (°C)
    • Vitesse du vent (m/s)
    • Direction du vent
    • Heure (format 12h et 24h)
    • Courant (mA)
    • Puissance (W, kW)
    • Puissance active (kWh)
    • Autres valeurs numériques (types de points de données ETS : 7.x, 8.x, 9.x)
    YOUVI Basic : Routeur KNXnet/IP
    • Les appareils compatibles IP (Controlmini, Controlpro, ordinateurs portables) fonctionnent comme des routeurs IP KNX
    • Le matériel supplémentaire devient superflu
    • Prend en charge jusqu'à 15 connexions de tunneling IP, EIBlib/IP, multicast et trames étendues
    • Transmission individuelle d'adresses de groupe entrantes et sortantes via une table de filtrage
    YOUVI Basic : Moniteur de bus
    • Enregistre tous les télégrammes transmis sur le bus KNX sous forme de tableau
    • Offre de nombreuses possibilités de filtrage et d'exportation
    • Les défaillances qui se produisent sont rapidement trouvées et résolues
    YOUVI Basic : Mobile App
    • Pour iOS ou Android
    • Accès via Wi-Fi (réseau domestique) inclus dans YOUVI Basic
    • Connexion Cloud pour l'accès en déplacement incluse dans le module YOUVI Connect
    • Vue pour les chambres, la connexion et le tableau de bord
    • Contrôle de tous les appareils pris en charge
    • Affichage de tous les capteurs pris en charge
    • Groupes d'appareils de contrôle d'un même type
    • Scènes de départ
    • Bouton de déclenchement (bouton-poussoir) pour l'envoi d'ordres de commutation et l'affichage simultané de l'état
    • Bouton de mode utilisateur avec affichage du statut
    • YOUVI Dark Mode (aspect sombre)

    YOUVI Mobile Apat App StoreYOUVI Mobile App at Google Play

    Modules : extensions à YOUVI Basic

    > Module YOUVI Connect : Contrôle des bâtiments sur la route grâce à la Smart Home App et sur place grâce à la commande vocale avec Alexa

    > Module YOUVI Caméra : Intégration des flux JPEG, MJPEG et RTSP des caméras de surveillance dans la visualisation

    > Module YOUVI Logique : Création de logiques, de routines et de simulations de présence dans l'éditeur logique convivial

    > Pont YOUVI Netatmo : Intégration des thermostats et des stations météo Netatmo dans la visualisation



    Télécharger la version d'essai gratuite

    Remarque : la version d'essai gratuite vous permet de découvrir l'aspect et la convivialité du logiciel YOUVI. Cependant, YOUVI ne peut fonctionner qu'avec du matériel PEAKnx ! Vous pouvez donc télécharger un projet KNX et tester le logiciel, mais vous ne pouvez pas réellement contrôler votre bâtiment. Après le téléchargement et l'installation, le logiciel YOUVI Basic est disponible pendant 90 jours pour être testé.

    Flexibilité maximale grâce à une compatibilité étendue

    Le Controlmini peut être utilisé avec différents systèmes de smart home de différents fabricants. Vous trouverez ici toutes les combinaisons possibles :

    Visualisations

    Tout ce qui est basé sur Windows ou sur le Web, par exemple :

    • Alexander Maier GmbH: EisBär SCADA
    • BabTechnologie: CubeVison
    • Gira: QuadClient, Ajax, X1
    • Hager: Domovea
    • Enertex: EibPC
    • Symcon GmbH: IP-Symcon
    • ThinKnx
    • Edomi, openHAB et bien d'autres encore ...

    Boîtiers encastrés

    Adaptateur disponible pour les boîtes d'encastrement, telles que UP-KAST2, Jung EBG 24 ou Busch-Jaeger 6136/UP, pour remplacer par exemple :

    Caméras

    Flux IP au format RTSP, JPG et MJPG, par exemple de :

    • Hikvision
    • Axis
    • Reolink
    • Mobotix et bien d'autres encore ...

    Communication de porte

    Tous les systèmes de communication de porte SIP, par exemple :

    • Gira Interphone et passerelle TKS-IP (en relation avec le logiciel Gira)
    • Portier IP vidéo Doorbird
    • AGFEO IP-Video TFE
    • 2N IP Verso
    • Wantec Monolith C IP
    • Mobotix T25 et bien d'autres encore ...

    Logiciels de musique

    Tout ce qui est basé sur Windows ou sur le Web, par exemple :

    • Apple iTunes
    • Spotify
    • Sonos et bien d'autres encore ...

    IP-TV (Tuner TV réseau)
