Cadre de montage en saillie Controlmini pour Busch Controlpanel et ComfortPanel 9'' & 12,1''
Vous n'êtes plus satisfait de votre panneau de contrôle KNX ? Alors échangez-le contre notre panneau tactile KNX Controlmini de 11,6 pouces ! Grâce à l'adaptateur correspondant, les deux panneaux tactiles KNX peuvent être échangés sans problème. Le cadre de montage en surface permet de fixer le Controlmini directement sur la boîte d'encastrement de nombreux panneaux différents (voir ci-dessous).
Vous pouvez trouver le jeu de remplacement complet ici.
Veuillez noter : Le Controlmini nécessite une alimentation électrique de 24 V DC/2,4 A. Pour utiliser le Controlmini dans la boîte d'encastrement correspondante, un bloc d'alimentation supplémentaire peut être nécessaire.

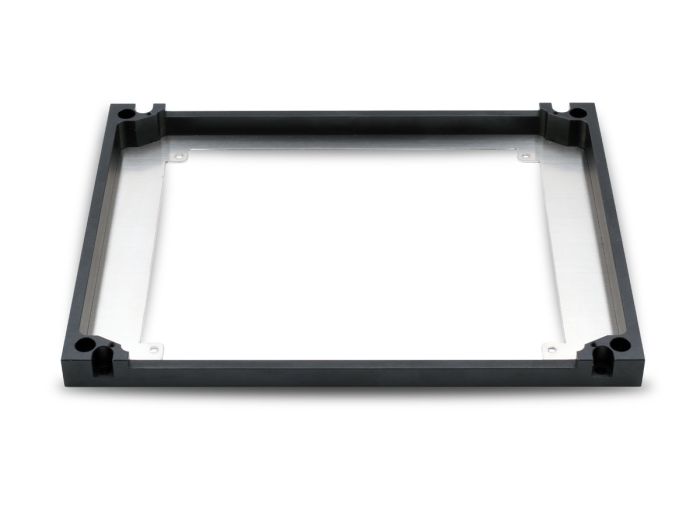

Le cadre en saillie destiné à remplacer le Busch Controlpanel, le ComfortPanel 9" & 12,1" et bien d'autres (voir Compatibilité) est d'une grande qualité de fabrication. Le cadre en aluminium est fraisé d'un seul bloc et supporte la dissipation de la chaleur des Controlmini. La plaque en acier inoxydable intégrée est utilisée pour le montage sur la boîte d'encastrement correspondante. La combinaison de ces deux composants garantit la stabilité et une grande durabilité.
Pour fixer le Controlmini, le cadre en saillie est fixé directement sur la boîte d'encastrement correspondante – il n'est donc pas nécessaire de percer de nouveaux trous.
- Cadre de montage en saillie pour Busch Controlpanel/ComfortPanel 9'' & 12,1''
- 4 vis à tête fraisée M3x12 pour la fixation du panel
- Dimensions (l x h x p) : 258 mm x 199 mm x 17 mm
- Poids : 238 g
Panneaux de contrôle compatibles :
- Busch-ComfortPanel 9“ (8136/09-811, 8136/09-825)
- Busch-ComfortPanel 12,1“ (8136/12-811, 8136/12-825)
- ABB Raumpanel / Controlpanel (6136/30M-500, 6136/100M-500, 6136/100C-500)
- Busch-Jaeger Controlpanel color (6136/100CB-102, 6936/100CB-102, 6136/100C-102, 6936/100C-102)
- Busch-Jaeger Raumpanel (monochrom) / Controlpanel (monochrom, color) (6136/100C-101, 6136/100M-101, 6136/30M-101, 6136/100CB-101; 6936/100C-101, 6936/100M-101, 6936/30M-101, 6936/100CB-101)
- ABB SMARTtouch (monochrome, colour) (6136/100C-500-102, 6136/100CB-102, 6936/100C-102, 6936/100CB-102, 6136/100C-500-101, 6136/100CB-101, 6936/100C-101, 6936/100CB-101)
Boîtes d'encastrement compatibles :
- 8136/01 UP-500
- 8136/01 UP
- 6136/UP
